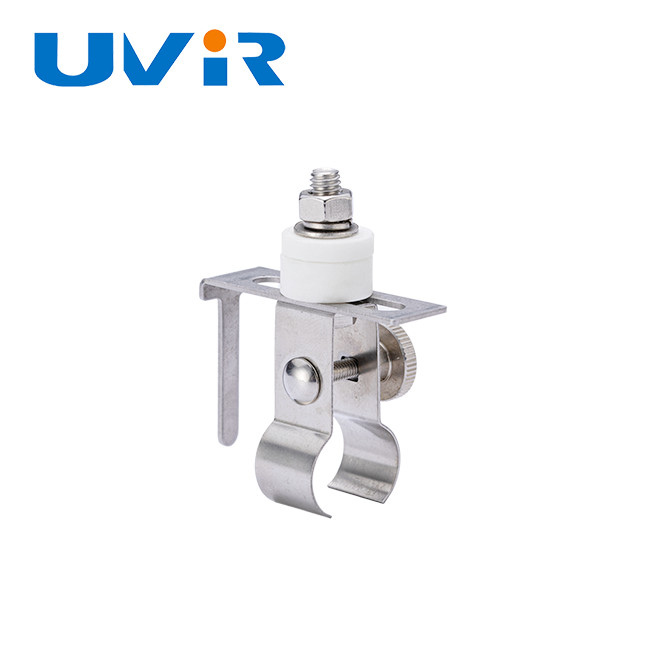

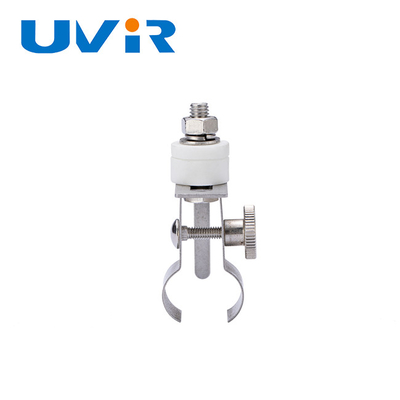

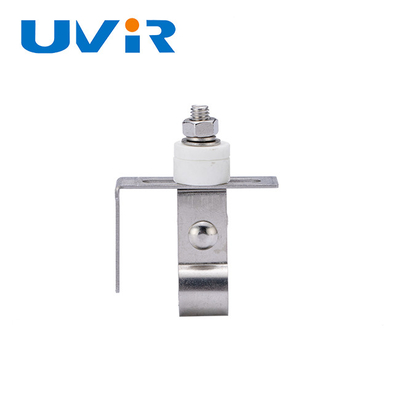

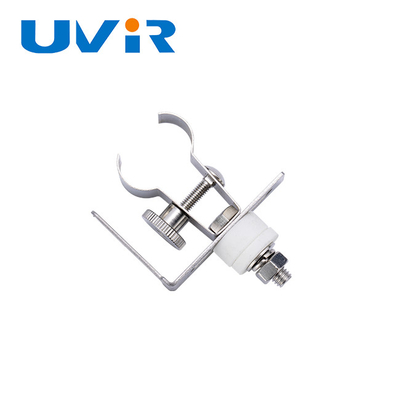

GJ0002L 11X23 แคลมป์หลอดอินฟราเรดหลอดคู่คลื่นกลางพร้อมสแตนเลส

ที่หนีบสำหรับโคมไฟแฝดคลื่นกลาง

ท่อคู่ ภาคตัดขวาง	เอ	ข	ค	d	อี	เอ็ม	UVIR NO.
	10	23	25	20	10	M5 x 20	GJ0002L
	15	33	30	25	15	M5 x 25	GJ0003L
	8	18	25	25	10	M5 x 20	GJ0001L

คู่มือการใช้งาน

อิมิตเตอร์อินฟราเรดแบบหลอดคู่เหมาะสำหรับการทำงานในแนวนอนเท่านั้นตัวปล่อย IR พิเศษสำหรับตำแหน่งการติดตั้งในแนวตั้งนั้นผลิตขึ้นเป็นพิเศษและทำเครื่องหมายไว้เช่นนั้น

ในการติดตั้งตัวปล่อย IR ของเรา โดยปกติแล้วจะติดตั้งหนึ่งตัวและแคลมป์สปริงหนึ่งตัว และหากจำเป็น ให้ใช้ตัวรองรับส่วนกลางหนึ่งตัวหรือหลายตัวทั้งหมดที่ผลิตโดย HNI ตัวปล่อย IR แบบท่อคู่จะต้องยึดในตำแหน่งที่รองรับที่มั่นคง (ตัวรองรับเหล็ก แผ่น: > 1.5 มม.)

จะต้องประกอบ IR emitter ตามลำดับต่อไปนี้:

1. เจาะรูยึดด้วย Φ9.2 มม. สำหรับแคลมป์ สปริงในฐานรองรับ (แผ่นยึด) ที่ระยะ L
2.ขันสปริงแคลมป์ให้เข้าที่ด้วยแหวนรองเซรามิก (1) บนแผ่นยึด (4)

3.กด IR emitter เข้าไปในตำแหน่งในคลิปสปริงยึดตัวปล่อยจะต้องชี้ไปที่พื้นผิวทั้งหมดเพื่อให้ความร้อนตัวสะท้อนแสงสีทองควรชี้ไปที่แผ่นรองรับ
4.ขันน็อตยึด (2) บนน็อตหัวจับ (3) ให้แน่น

การดึงลวดตะกั่วต้องไม่ทำให้เกิดความตึงเครียดบนซีลกดรัศมีการดัดของลวดตะกั่ว: > 30 mm

ขนาดการติดตั้ง:
L = ความยาวโดยรวมของอีซีแอล LG:2x35 มม. (การเชื่อมต่อสองด้าน) หรือ
L = ความยาวโดยรวมของอีซีแอล LG:35 มม. -20 มม. (ต่อด้านเดียว)

หากเกินความยาวอีซีแอลโดยรวมต่อไปนี้สำหรับ LG จำเป็นต้องมีการสนับสนุนจากส่วนกลาง:
ขนาดท่อ:23 x 11, LG >1 500 มม. และขนาดท่อ 34x14, LG > 2000 มม.

หลังการติดตั้ง ต้องทำความสะอาดท่อแก้วควอทซ์ของตัวปล่อย IR ที่ด้านข้างโดยไม่ชุบทองเพื่อจุดประสงค์นี้ โปรดใช้ผ้าทำความสะอาดที่รวมอยู่ในการจัดส่งของเราหรือผ้าสะอาดลินิน (ไม่มีสารตกแต่งสิ่งทอ) ที่แช่ในสารละลายเมทิลเลต (เช่น แอลกอฮอล์ถู) เพื่อขจัดสิ่งสกปรก/ คราบสกปรก หรือรอยนิ้วมือออกจากพื้นผิว

พารามิเตอร์ผู้ถือ IR อื่น ๆ:

แอปพลิเคชัน:
